Praxis Urban 空气质量监测系统
Praxis Urban 空气质量监测系统
一、产品简介
Praxis Urban空气质量监测系统是一款坚固耐用、高性价比、简单易用的空气质量监测系统。系统可以监测PM1、PM2.5、PM10、CO、H2S、NO、NO2、O3、SO2、CO2、VOCs，以及空气温湿度、大气压等环境参数。同时，系统具备开源特性，易于集成到第三方系统。系统通过英国NPL的MCERTS认证，已安装应用于肯尼亚、埃塞俄比亚、乌干达和塞内加尔等。
二、系统优势
- 采用光学粒子计数测量大气颗粒物
- 电化学原理测量大气痕量气体
- PID原理监测VOCs
- 高频测量，达2次/秒
- 断电6小时内，可正常工作
- 低噪音设计，提高监测重复性
- 坚固外壳设计，适应恶劣环境
- 气体检出限PPb级，颗粒物μg/m3
- 支持多种分析方式，各种采样频率和实时访问
- 组建空气质量监测网络，成本低
- 仪器开源，可私人订制
- 采用远程传输，可实现远程诊断、软件更新和数据校正升级
三、系统组成
基础配置：OPC（测量PM1、PM2.5和PM10），温湿度传感器、大气压传感器、以太网数据接口、定位系统、电池（6小时）、12V电源适配器、安装支架。
可选配置：AFE痕量气体传感器（可选4个）、CO2传感器、4G远程传输、SIM卡、云数据存储
四、技术参数
1、痕量气体传感器：
AFE前端支持4个电化学传感器，或3个电化学传感器和一个PID传感器。单独接口采用NDIR技术测量CO2。超低噪音电路提高了电化学传感器的重复性。

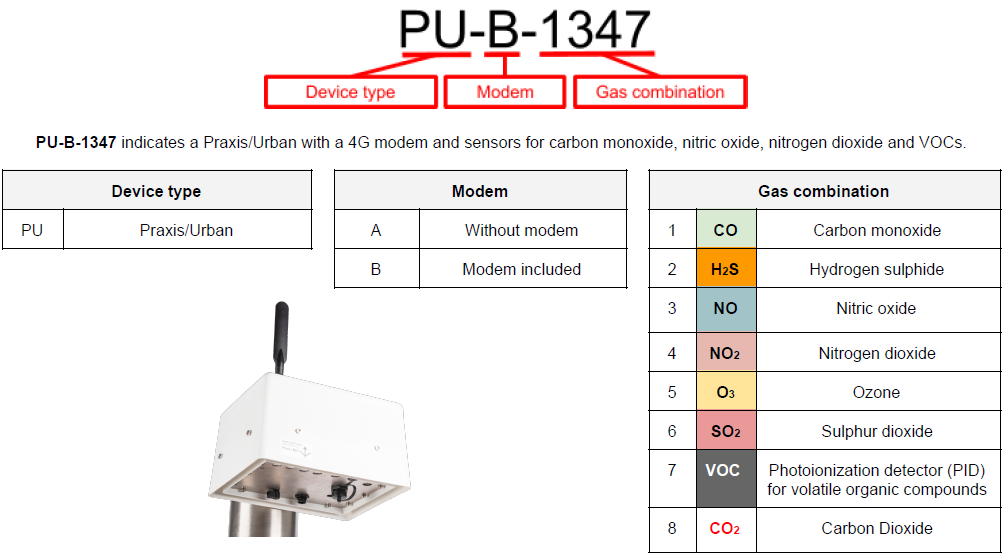

例如：测量空气质量六参数+远程传输，请指定型号PU-B-1456
1、气体分子
|
气体分子 |
原理 |
范围（ppb） |
检出限（ppb） |
精度（ppb） |
校准周期（年） |
|
NO |
电化学技术 |
0~7000 |
5 |
+/-20 |
2 |
|
NO2 |
电化学技术 |
0~7000 |
5 |
+/-10 |
2 |
|
O3 |
电化学技术 |
0~7000 |
5 |
+/-20 |
2 |
|
SO2 |
电化学技术 |
0~7000 |
5 |
+/-20 |
2 |
|
CO |
电化学技术 |
0~7000 |
5 |
+/-20 |
2 |
|
CO2 |
NDIR |
0~10000ppm |
400ppm |
+/-30ppm |
4 |
2、VOC
|
|
原理 |
范围 |
检出限 |
精度 |
校准周期 |
|
VOC |
光电离技术 |
0~40ppm |
0.5ppm |
2ppm |
5000Hrs |
3、PM颗粒物传感器
采用Alphasense OPC-N3光学粒子计数器，进行测量，包括PM1、PM2.5和PM10。
|
|
原理 |
范围 |
检出限 |
精度 |
校准周期 |
|
PM（1,2.5，10） |
光学粒子计数 |
0.35~40μM |
5 mg/m3 |
0.9 |
2年 |
4、温湿度及大气压传感器：高精度、高灵敏
|
|
单位 |
范围 |
精度 |
校准周期 |
|
温度 |
℃ |
-10~90 |
+/-0.2 |
4年 |
|
湿度 |
% |
0~95 |
+/-2% |
4年 |
|
大气压 |
KPa |
30~110 |
0.1 |
4年 |
5、数据传输：
有线方式：通过以太网接口，用RJ45连接器下载
无线方式：4G网络、或WiFi
6、定位：GPS
7、仪器处理器：AM335x ARM Cortex-A8
8、时钟：通过备用电池时时同步，或通过GPS、网络时钟等进行同步
9、供电：7~24VDC，内置电池，可供6个小时运行
10、标准配置下工作环境温度：-10℃~50℃
11、数据存储：通过AWS进行数据传输、数据控制和数据存储，或者采用客户自有设施；当地microSD数据存储
五、数据校准（模型算法）
在出厂前，已把校准曲线内置在Praxis传感器数据库中，并在中性环境（实验室中）运行调试，避免温湿度对传感器的影响。如果长期运行后需要校准，我们建议在当地环境气体夜间低浓度时进行， 例如，+/-5ppb的NO2气体浓度。
Praxis进行模型开发，用来发现环境因素的影响系数。随后，进行了模型自动化学习（ML机器学习工具）。ML回归工具在本质上与手动调查相同的功能，但缩放到更多的环境因素和系数发现迭代上。

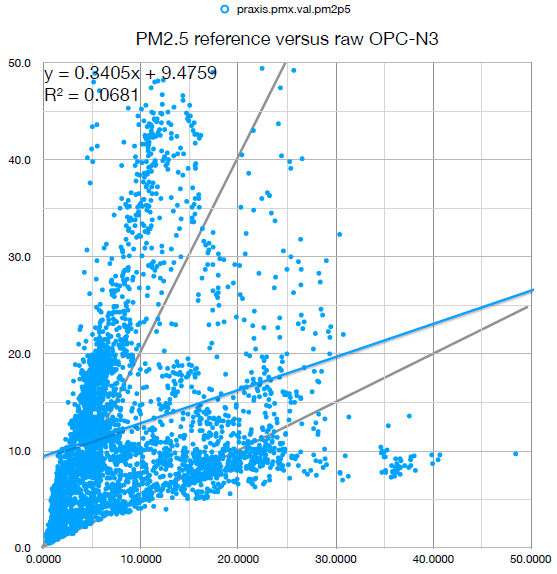

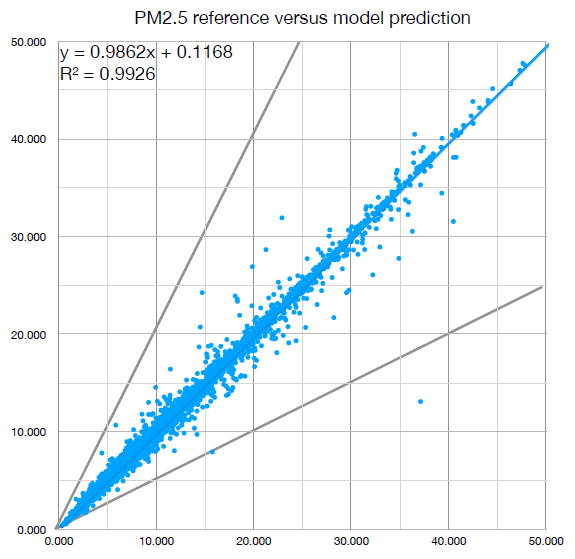

如下图，搭载了PM1、PM2.5和PM10数据解析软件系统，为PM传感器原始数据VS模型算法后的对比图表：
产地：英国
