Dipper-PTEC 浸入式水位测量仪

Dipper-PTEC 浸入式水位测量仪

一、用途

Dipper PTEC是一款方便实用的水位测量仪，可同时测量水温和电导率。它设计小巧，可直接安装于1"地下测井。系统采用高精度水位传感器和具备压力补偿功能的特殊缆线，并配备干燥剂，以吸收多余水分，保证通讯正常。

二、特点

• 仪器稳定可靠
• 锂电池供电，使用时间大于10年（采集间隔60分钟）
• 采用陶瓷压力传感器，测量精度高
• 可选温度和电导率测量
• 设计小巧，适合测井内的使用
• 使用简单，免维护
• 可升级，可单独编程

三、系统组成

1、压力式水位自动记录仪（水位传感器、温度传感器、电导率传感器、数据采集器一体）

2、手持式读表（可选）

四、技术指标

数据采集器：

32bit处理器

8MB闪存（大约可存储560000个数据）

RS485标准接口，ASCII格式连续数据

实时时钟

采集间隔设置：30s–99h，可升级到2s(PTEC2s)快速记录模式

锂电电池，供电时间大于8年（采集间隔60分钟时）

工作温度：-25℃～+70℃

尺寸：直径22mm，长度270mm

测量模式：即时值、平均值、事件、变化模式、泵测试模式

水位传感器：

测量范围：0-20m（可选0-2,10,20,40,100,200米或定制）

测量精度：±0.05%(20m范围精度1cm)

测量分辨率：0.3mm（0-10m时）

稳定性：±0.1%/年

缆线：具备压力补偿功能

系统长度：不超过1000m

温度传感器：

测量范围：-5℃～+50℃

测量精度：±0.3℃（标配），±0.1℃（可选），PTEC0.1℃

电导率传感器：

测量范围：0-200 μS/cm,0-2mS/cm,0-20mS/cm或0-200mS/cm自动选择

测量精度：±1μS/cm（0-200µS/cm）或±0,5%（0,2-200mS）

压力范围：0~20bar

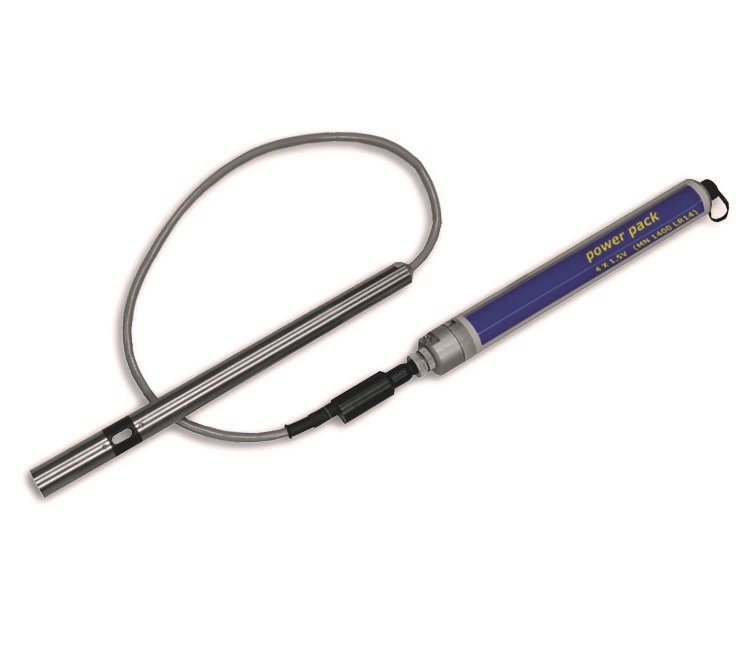

外置电池组（PTEC标配，Dipper PT仅快速记录模式）

规格：直径35mm，长345mm

防水等级：IP68

电池：4个1.5V碱性电池（标准），4个3.6V锂电池（可选）

产地：德国
