ATMOS14第二代水汽压、温湿度和大气压四参数传感器

联系我们

产品详情

ATMOS14水汽压、温湿度和大气压四参数传感器

一、主要特点

ü       F:\图片\01 产品\Decagon\传感器\174.jpg测量4参数:水汽压、温度、大气压、相对湿度

ü       连接ZL6数采,即插即用,可远程获取数据

ü       img2兼容SDI-12,可使用SDI-12通讯协议,方便接入数采

ü       体型小巧,传感器仅有5.4 cm×2 cm

ü       防水性能好,独特的特氟龙表面使得ATMOS 14能耐受雨

ü       特氟龙表面防液态水和灰尘,气态水渗透好,能快速响应湿度变化

ü       温湿度同步监测,准确度更高,温度准确度达到WMO标准

ü       配备防辐射罩

二、

https://www.metergroup.com/app/uploads/2021/04/ATMOS-14-vapor-pressure.jpg

图3. 水汽压准确度

https://www.metergroup.com/app/uploads/2021/04/ATMOS-14-humidity.jpg

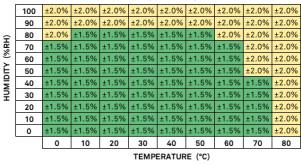

图1. 相对湿度准确度

技术指标

相对湿度

范围:0-100% RH

分辨率:0.10% RH

准确度:因相对湿度不同而不同,详见图1

响应时间(τ,63%)<25 s(气流速度在1m/s)

迟滞性:典型±0.80% RH

长期漂移:典型±0.25% RH/

温度

范围:-40~ 80℃

分辨率:0.1℃

准确度:±0.2 ℃

响应时间(τ,63%)<165 s(气流速度在1m/s)

长期漂移:典型<0.03 ℃/

水汽压

范围:0~47 kPa

分辨率:0.01 kPa

准确度:因温湿度不同而不同,详见图3

大气压

范围:1~ 120 kPa

分辨率:0.01 kPa

准确度:±0.05 kPa@25 ℃

响应时间(τ,63%)<10 ms

长期漂移:典型<0.1 kPa/

输出DDI串口 SDI-12

支持数采(须另购):METER数采(ZL6 EM50/60系列);其他能采集3.6~15.0 VDC信号,且串口通讯或SDI-12通讯的数采

尺寸:直径2.0 cm,高度5.4 cm

工作温度-40~80℃

缆线长度:标准5 m,可定制其他尺寸,最长到75m

接口类型3.5 mm耳机接口或镀锡裸线接口

供电电压(VCC to GND)3.6~15.0 VDC

数字输入电压:逻辑高 2.8~5.0V 典型 3.6V;逻辑低-0.3~0.8V,典型0.0V

数字输出电压:逻辑高 典型3.6V

电力线转换率:最小1.0V/ms

电流消耗:测量期间 3.0~9.9 mA,典型3.5 mA;静止期间 典型0.03mA

启动时间DDI串口 最大110msSDI-12 140~220ms,典型180msSDI-12DDI禁用 170 ~ 200 ms

测量时间:典型 50ms

遵循标准 ISO 9001:2015 标准下生产2004/108/EC and 2011/65/EUEN61326-1:2013EN50581:2012



产地与厂家:美国METER公司
