MS600多光谱相机,精准农情监测触手可得
传统得农情监测主要依靠种植人员的经验管理,难以综合考量土壤墙情、气候条件、作物养分积累等影响作物长势的多方面指标;同时作物生长信息变化时效性强,人工监测滞后,尤其在病虫害潜伏期,病害发现不及时可能错过治理窗口期,从而无法进行科学有效的管理。
近年来,我国不断推进农业发展进程,使用科技化、智能化的手段准确获取农情。随着遥感技术、3S技术、光谱技术及无人机等技术的发展,无人机载多光谱遥感逐渐成为农情信息获取的有效手段。
图1:农情监测发展历程
MS600无人机载多光谱农业监测系统采用无人机搭载多光谱相机的模式,根据用户需求,灵活、准确地获取待测作物的光谱遥感图像,配套专业的预处理算法及专家算法,自动、快速反演植被的长势、营养胁迫、病虫害等生长状况,并将此农情信息反馈至终端用户,同时存入数据云平台进行大数据迭代分析,以实现农情准确分析。

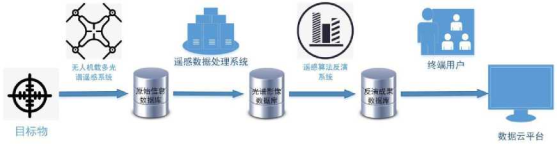

农情监测流程
关于MS600无人机载多光谱农业监测系统
1 系统硬件
该系统的光谱载荷为长光禹辰公司自主研发的六通道多光谱相机MS600 Pro(MS600系列多光谱相机具体参数见本文后),兼容DJI-Skyport接口和DJI-PSDK协议,相机供电与通信数据链均由无人机提供;17种波段滤光片可选的配置,充分满足不同用户在不同情况下农情监测的应用需求;多光谱相机经过科学、严格的实验室光谱标定、福射标定,并标配下行光传感器进行,实时校正数据获取过程中因云层遮挡等光线变化引起的误差,光谱反射率测量结果准确可靠。
无人机载多光谱遥感系统采用DJI M210无人机作为飞行平台,最大起飞重量6. 14kg,具有敏捷、稳定的飞行性能,定位精度高,抗干扰能力强;具备IP43防护等级,工作环境温度-20℃~4日℃,可在严苛环境中飞行。

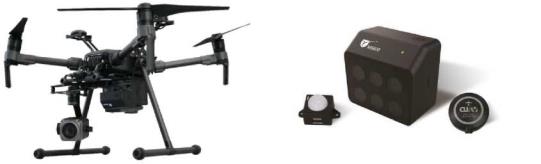

无人机载多光谱遥感系统(左)及MS600 Pro多光谱相机
2 控制软件
Yusen Fly地面站APP适配 Android 操作系统,支持航线规划、断点续航等航线任务功能,同时可实时监测无人机、可见光相机与多光谱相机动态指标,还可在业务发布界面动态叠加多光谱原始与典型指数成果数据,与云端平台一体化管理。

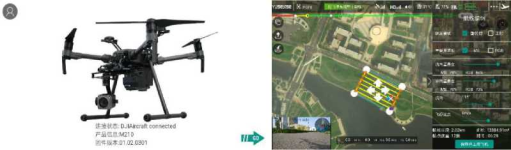

登陆界面 航线编辑

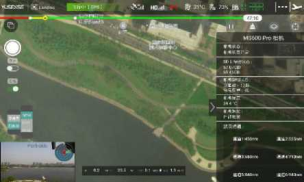

相机状态监控
业务图发布
MS600 Pro数据使用了 6通道单独存储的TIFF数据,数据可兼容PIX4D数据处理软件,同时,系统有专门的一套可完整处理MS600 Pro数据的软件——Yusense Map。
目前,PIX4D兼容MS600的相机库文件,数据的多通道配准、福射校正、拼接、指数计算等流程均可完成,直接输出各种植被指数,使得农情信息更加直观。

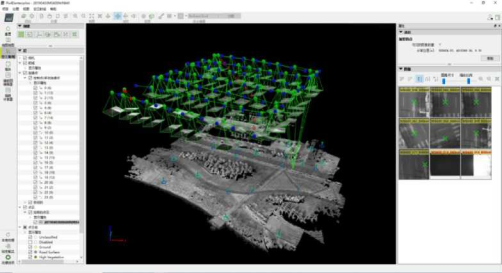

PIX4D处理界面
Yusense Map软件采用“1套预处理基础程序+N种行业应用定制模块"的模式,在数据快速预处理的基础上定制多种行业应用专家算法,用户可完成从原始数到目标信息获取的全部工作,使农情信息获取变得简易化、流程化。
Yusense Map 处理界面
3 数据管理平台
精准农业大数据云平台——Yusense Cloud,旨在归集无人机载多光谱数据,除数据存储外,还可对数据进行智能化管理,基本农情数据可建立共享连接,同时内置图像预处理模块与多项专家算法,进行科学大数据分析。尤其对于紧急的农业信息数据获取工作,可通过云端服务器直接处理,有效降低受灾损失。

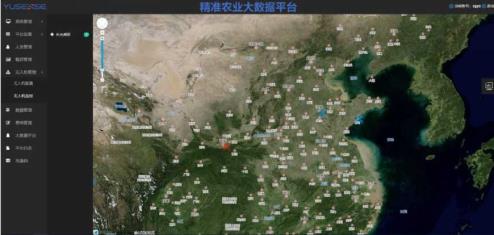

云端数据管理
大数据迭代分析
精准农情信息获取是农业信息化的基础。近年来,国家不断推进农业改革,加快新兴产业进行新旧动能转换,解放劳动力,而无人机载多光谱行业充分结合光谱遥感的科学性与无人机的灵活性,未来在农情信息获取这一农业遥感基本问题上,将具有重要的科研价值,创造巨大的经济与社会效益。
*360nm~940nm范围内,支持各通道波长定制,下划线对应波段为默认的标准配置。其它波段组合定制费用请咨询各地经销商。
«捕获速率的变化取决于SD存储卡的写入速度。
